Вентиляцию в спортзале и фитнес центре Вы можете заказать "под ключ", позвонив по телефонам: +7(3462)96-15-15, +7(3462)62-43-57 или написать на почту: surgut_klimat@mail.ru. Осуществляем проектирование, поставку и монтаж систем вентиляции.

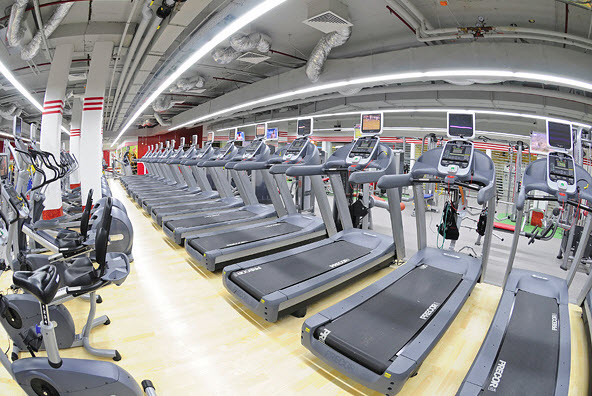

Трудно себе представить сейчас спортивный зал или фитнес-центр без системы вентиляции или кондиционирования. Требования к климатическим системам велико, так как от качества их работы зависит количество посетителей  и продолжительность время провождения в спортивном зале. Активность  посетителей создает в помещении спортивного зала спертый и тяжелый воздух, а нехватка кислорода может сказаться неблагоприятно на здоровье человека.

Установку системы вентиляции в спортзале или фитнес-центре необходимо начинать с разработки проектного решения и в дальнейшем произвести согласование проекта с другими проектами по кондиционированию, отоплению, электрике. При расчёте системы вентиляции основное внимание уделяется количеству поступающего свежего воздуха. Его объем не должен превышать  количество удаляемого воздуха из помещения, иначе это может привезти к появлению сквозняка.

Система вентиляции подбирается в каждом случае отдельно, в зависимости от типа площади и архитектурного строения помещения.

Для небольших спортзалов идеальным решением будет установка канальной системы вентиляции, конструкция которой позволяет  собрать установку любой производительности и габаритов. Такая вентиляция состоит из канального вентилятора, воздухонагревателя и фильтра и устанавливается внутри помещения за подвесным потолком или в специальном техническом помещении.  Вопрос охлаждения воздуха и поддержание необходимой температуры решается за счет настенных, кассетных или канальных кондиционеров, которые позволяют в максимально короткие сроки охладить помещение и создать благоприятные климатические условия для занятия спортом.

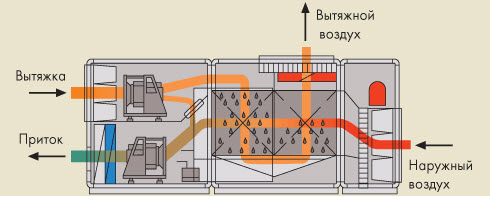

В том случае, когда спортивный зал или фитнес-центр большой и требует использования мощных вентиляционных установок, возникает вопрос об их размещении. Расположить вентиляционные агрегаты внутри помещения невозможно, поэтому положительным решением будет применение крышного центрального вентиляционного агрегата. Он устанавливается на крыше здания и обеспечивает одновременную подачу и вытяжку воздуха из помещения. Такая установка очищает приточный воздух с улицы, подогревает его до необходимой температуры, а также охлаждает, при условии установки секции охлаждения. Для охлаждения используются компрессорно-конденсаторные внешние блоки, работающие на фреоне, или чиллер-холодильная машина, работающая на воде. Если вопрос потребления электроэнергии стоит более остро, то возможно использование рекуператора. Рекуператор это теплообменник, который позволяет подогревать приточный воздух с улицы воздухом, удаляемым из помещения, при этом смешивание потоков воздуха не происходит. Такое решение помогает значительно снизить затраты на обслуживание приточно-вытяжной вентиляции. Подача воздуха в помещение происходит за счет системы воздуховодов, а раздача-за счет вентиляционных решеток

Нормы воздухообмена для спортзалов

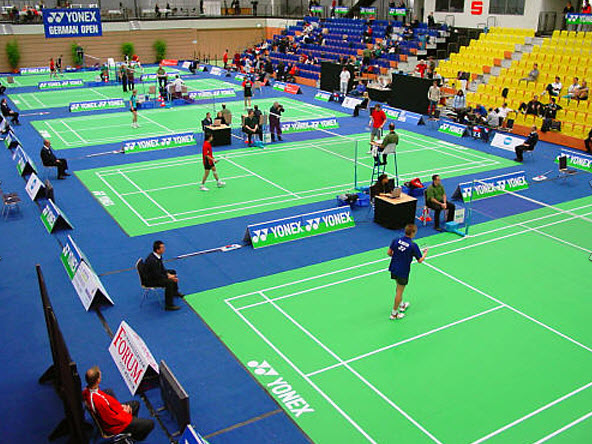

Спортивные залы весьма разнохарактерны по своим архитектурно-планировочным решениям. Особенно это касается высоты помещений, наличия мест для зрителей или их отсутствие, защиты световых проемов и так далее.

Действующий СНиП 2.08-02-89* "Общественные здания и сооружения" и справочное пособие к СНиП "Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом" предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя. Параметры внутреннего воздуха практически ничем не отличаются от действующих допускаемых и оптимальных условий микроклимата.

Спортивные залы, как правило, окружены обслуживающими помещениями: раздевалками, душевыми, помещениями для тренеров, массажистов и инвентаря, где воздухообмен считается по нормативной кратности.

Расчет воздухообмена

Расчет воздухообмена в универсальных залах крытых катков с искусственным льдом с местами для зрителей производится для следующих эксплуатационных режимов при функционировании:

  • льда и мест для зрителей;
  • мест для зрителей без использования льда;
  • льда без использования мест для зрителей.

В спортивных залах (без искусственного льда) с местами для зрителей расчет воздухообмена рекомендуется производить для двух режимов со зрителями и без них.

В случаях, когда элементы вентиляционных систем (воздуховоды, решетки, а также нагревательные приборы и трубопроводы) выступают из плоскости стен или вынужденно устанавливаются на высоте до 2 м от пола, они закрываются щитами или иными средствами, исключающими ожоги и другие возможные травмы занимающихся, при этом конструкция защитных устройств выполняется так, чтобы не снижать функциональные качества отопительно-вентиляционных систем.

Самостоятельные системы приточной и вытяжной вентиляции предусматриваются для:

  • спортивных залов и залов крытых катков;
  • душевых, раздевален для занимающихся и массажных;
  • служебных помещений для административного и инженерно-технического персонала, инструкторско-тренерского состава, бытовых помещений для рабочих;
  • технических помещений (бойлерных и др.).

Спортивные залы без мест для зрителей, имеющие объем, при котором на каждого единовременно занимающегося приходится не менее 80 м2 объема зала, допускается проектировать с естественной приточно-вытяжной вентиляцией с обеспечением однократного воздухообмена в 1 ч.

Компенсация вытяжки из помещений душевых осуществляется за счет дополнительного притока воздуха из помещений раздевалок, куда предусматривается организованная подача воздуха в пятикратном объеме душевых, но не менее двухкратного объема в раздевалки. Удаление воздуха из раздевалок предусматривается в двухкратном объеме через помещения душевых. В случаях, когда количество воздуха, удаляемого из душевых (с учетом помещений раздевалок), превышает 10-кратный воздухообмен, разница объемов воздуха удаляется непосредственно из помещения раздевалок.

Удаление воздуха из спортивных залов и зальных помещений крытых катков с искусственным льдом, предусматриваемое вытяжными системами с естественным побуждением, рекомендуется осуществлять, используя обычные вентиляционные шахты, устанавливаемые непосредственно на кровле зала. Вытяжные шахты оборудуются утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам обеспечивается удобный доступ обслуживающего персонала. Размеры внутреннего сечения шахт определяются по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией.

Неорганизованную подачу наружного воздуха в спортивные залы при проектировании естественной приточно-вытяжной вентиляции рекомендуется осуществлять, используя в качестве приточных устройств открывающиеся фрамуги в нижней и верхней частях витражей.

Систему вытяжной вентиляции из санитарных узлов и курительных допускается объединять с системой вытяжной вентиляции из душевых.

В системах воздушного отопления зальных помещений, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха. При этом объем подаваемого наружного воздуха не должен быть менее указанного в таблице.

В зальных помещениях, выполненных в клеедеревянных конструкциях, при необходимости обеспечения требуемой относительной влажности в зоне этих конструкций (не менее 45%), рекомендуется устройство увлажнения воздуха в системах приточной общеобменной вентиляции. В отдельных случаях, при отсутствии приточной вентиляции, допускается использование местных увлажнителей.

В спортивных залах с местами для более 800 зрителей и крытых катках с местами для зрителей рекомендуется предусматривать самостоятельные системы воздухораспределения для зоны размещения мест для зрителей и для зоны нахождения занимающихся (соревнующихся). Помещения, предназначаемые для оборудования в них приточных систем и установок кондиционирования воздуха, рекомендуется размещать в подвальных или цокольных этажах так, чтобы протяженность трасс воздуховодов была минимальной. В исключительных случаях, когда не представляется возможным разместить эти помещения в нижних этажах, допускается их размещение вне пределов основного здания (в том числе в отдельном или пристроенном объеме) или в его верхних этажах. В первом случае предусматриваются переходы, соединяющие технические помещения с основным объемом здания (с прокладкой в них каналов), во втором предусматриваются мероприятия по вибро-звуко-гидроизоляции, а также устройство эксплуатационных проходов и проемов для демонтажа и замены оборудования. Оптимальный вариант выбирают путем сопоставления технико-экономических показателей. В помещениях, предназначаемых для оборудования приточных систем, допускается устройство вводов теплоносителя, бойлерных и водяных насосных.
