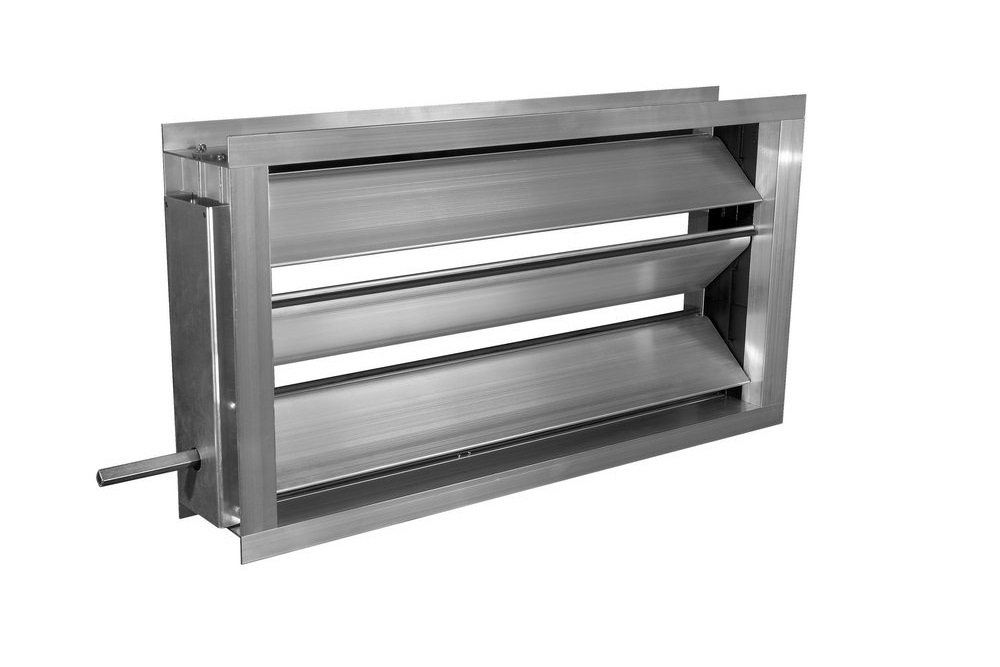

Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. В качестве материала для изготовления корпуса и жалюзи применяются соответствующие алюминиевые профили.
Конструктивно клапан исполняется только с прямоугольным сечением.
Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи.
Прилегание жалюзи с боковыми стенками корпуса уплотняется пластиковыми вставками, служащих одновременно опорами подшипников скольжения жалюзи.
При ручном регулировании, предусмотрена возможность фиксации заслонки в необходимом положении. Подпружиненный ручной привод без гайки-барашка обеспечивает фиксированные положения лопаток каждые 9 30.
КВАЛ может комплектоваться электромеханическим приводом с возвратной пружиной или реверсивным без возвратной пружины.
Обозначение клапана: КВАЛ АхВ- с указанием типа привода. Монтаж на воздуховоды выполняется через фланцевое соединение.
